ドアクローザ

7000 series【標準型】

パラレル型 ストップなし

スタンダード型 ストップなし

特長

  • シャープなデザインでコンパクト設計。取付ネジが露出しないので外観がスッキリします。

  • 豊富な製品で様々なドア、枠形状に対応。

  • #7001~7003、#7004・7005、#7006・7007はそれぞれ取付板が共通。

  • 閉扉速度調整は3バルブ方式。 ドアを確実に閉鎖するラッチング機能付。

  • ストップ角度はパラレル型が70°~180°、 スタンダード型が70°~120°の任意の角度に設定可能。

  • バックチェック(BC)機能付も可能。
    #7006・7007は標準装備、#7001~7005はオプション。(1)

  • ディレードアクション(DA)機能付も可能。#7001~7005はオプション。(2)

    発注例
    (1)の場合 P-7003BC
    (2)の場合 PS-7002DA
    受注後15日

  • バックチェック機能及びディレードアクション機能はこちらをご参照下さい。出荷時、バックチェック機能及びディレードアクション機能は効くように設定しています。調整が必要な場合は、各々のバルブを回して調整して下さい。

  • 左右兼用タイプ。本体を上下転倒し、閉扉速度調整バルブを吊元側に向けて使用して下さい。

スペック

品番 適用ドア寸法
DW×DH mm
ドア重量
kg 以下
スタンダード型 パラレル型
ストップなし ストップ付 ストップなし ストップ付
7001 S-7001
ストップ角度120°まで
★P-7001 ★PS-7001 800×1800 30
7002 S-7002
ストップ角度120°まで
★P-7002 ★PS-7002 900×2100 45
7003 S-7003
ストップ角度120°まで
★P-7003 ★PS-7003 950×2100 65
7004 S-7004
ストップ角度120°まで
★P-7004 ★PS-7004 1050×2400 85
7005 S-7005
ストップ角度120°まで
★P-7005 ★PS-7005 1200×2400 120
7006 S-7006
ストップ角度120°まで
P-7006 PS-7006 1800×2700 180
7007 S-7007
ストップ角度120°まで
P-7007 PS-7007 2000×3000 250

注)

1. ★印には、L・A・K・AK・APのバリエーションがあります。
L=アングルブラケット,A=段付ブラケット,K=段付アーム,AK=段付ブラケット段付アーム,AP=エアタイトドア用。
PS-7001〜PS-7003には、AWもあります。AW=段付ブラケット(木製枠・木製ドア用)
ご注文の際は、APは品番の前にAを、L・A・AW・K・AKは品番の後に明示して下さい。
発注例 : AP-7003・PS-7002AW

2. (S)-7002、(S)-7003、(S)-7004、(S)-7005にはベントアーム型もあります。
ご注文の際は、品番の後にBTを付けて下さい。 発注例 : S-7005BT

公共工事標準型建具用ドアクローザ品番一覧表

DW
mm
スタンダード型 パラレル型
ストップなし ストップ付 ストップなし ストップ付
鋼製
軽量ドア
900 7002 S-7002 P-7002 PS-7002
950
鋼製ドア 900 P-7003 PS-7003
950 7003 S-7003

・ドアの回転抵抗は7002タイプは1N・m以下、7003タイプは2N・m以下にて使用して下さい。

・風の強い場所は1ランク上の品番を使用して下さい。

・軽量ドアにて180°開き及びエアタイトを使用の場合は7003タイプを使用して下さい。

カラーバリエーション

標準色

シルバー(N-01)

準標準色

ホワイト(N-22)
アイボリホワイト(N-04)
ゴールド(N-48)
ブラック(N-31)
クリアグレー(N-62)
バーントアンバー(N-52)
上記以外の特別色も出来ます。
※ご使用のモニターやブラウザなどの環境により、実物と色、艶が異なることがありますのでご了承下さい。

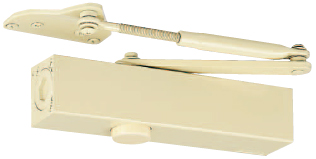

7000 series【Z型】90°・120°制限付

パラレル型 ストップなし

スタンダード型 ストップなし

特長

  • 90゜、又は120゜以上開かない機構。

    ※120°制限用は、取付位置を変えれば100°、110°制限に出来ます。

  • バックチェック機能付。

    GRADE1も用意しております。

    GRADE1のZ型取付位置は従来品の7000シリーズZ型と同じです。

制限角度

  • 制限角度は弊社ピボットヒンジにて設定しています。
    中心吊りピボットヒンジをご使用の場合、取付位置はこちらをご参照下さい。
  • 丁番をご使用の場合は、ドア面から丁番中心までの寸法がピボットンジと同じ寸法のものを使用して下さい。
    ドア厚やドア面から丁番中心までの寸法が規定外の場合、取付位置はこちらをご参照下さい。
  • ストップ角度は、制限角度より 2゜〜3゜小さく設定して下さい。
  • 設定した制限角度で把手が壁に当たらないように取付けて下さい。

注)

1. アルミ及び木製枠・アルミ及び木製ドアの場合、強度的に使用出来ない場合があります。

2. 「Z型制限アーム」のみでの使用はしないで下さい。必ず「Z型本体」と併用して下さい。

3. 段付アームは使用出来ません。

4. ディレードアクション機能付には出来ません。

出荷時、バックチェック機能は効くように設定しています。

調整が必要な場合は、バルブを回して調整して下さい。

スペック

品        番 適用ドア寸法
DW×DHmm
ドア重量
kg以下
スタンダード型
ストップなし ストップ付
H型
7001Z-90/120 7001HZ-90/120 S-7001Z-90/120 800×1800 30
7002Z-90/120 7002HZ-90/120 S-7002Z-90/120 900×2100 45
7003Z-90/120 7003HZ-90/120 S-7003Z-90/120 950×2100 65
7004Z-90/120 7004HZ-90/120 S-7004Z-90/120 1050×2400 85
7005Z-90/120 7005HZ-90/120 S-7005Z-90/120 1200×2400 120
品        番 適用ドア寸法
DW×DHmm
ドア重量
kg以下
パラレル型
ストップなし ストップ付
P-7001Z-90/120 PS-7001Z-90/120 800×1800 30
P-7002Z-90/120 PS-7002Z-90/120 900×2100 45
P-7003Z-90/120 PS-7003Z-90/120 950×2100 65
P-7004Z-90/120 PS-7004Z-90/120 1050×2400 85
P-7005Z-90/120 PS-7005Z-90/120 1200×2400 120

注)

1. パラレル型には、L・A・APのバリエーションがあります。
L=アングルブラケット,A=段付ブラケット,AP=エアタイトドア用。
ご注文の際は、APは品番の前にAを、L・AはZの前に付けて下さい。
発注例 : AP-7003Z-120・PS-7004AZ-90

2. H型の上枠下面と天井の隙間は25mm以上必要です。納まり図をご参照下さい。

Z型本体はBC・DA機能付本体とはバックチェック開始角度が異なります。

7000 series【H型】

スタンダード型 ストップなし

特長

  • 天井が低く、標準アームが取付けられない場所に使用。ホテル客室等。

    GRADE1も用意しております。
    7001H15〜7005H15は7001(H)〜7005(H)と取付位置が異なります。
    7001H15〜7005H15の最大開き角度は95°。

スペック

スタンダード型 適用ドア寸法
DW×DHmm
ドア重量
kg以下
ストップなし
上枠見付15mm対応型(95°開き) 標準型(180°開き)
7001H15 7001H 800×1800 30
7002H15 7002H 900×2100 45
7003H15 7003H 950×2100 65
7004H15 7004H 1050×2400 85
7005H15 7005H 1200×2400 120

7000 series【J型】親子ドア用

パラレル型 ストップなし

「親扉」のドアクローザ取付位置(高さ)を子扉に合わす場合は、J型を使用して下さい。

扉閉鎖順位調整器(SF-250F・SF-350F)併用

親子両開き防火・防煙ドアで扉閉鎖順位調整器(SF-250F・SF-350F)を併用し、P-7001、又はP-7002を標準取付する場合、下記の扉幅寸法の場合は調整器とアームがあたります。
J型のドアクローザを使用して下さい。
●子扉幅が490mm以下
●親扉幅が665mm以下 : SF-250F
●親扉幅が765mm以下 : SF-350F

※180°開きの場合は、P-7002Jを使用して下さい。
※子扉幅が適用最小寸法未満の場合(300mmまで)は、オーダー品にて対応出来ます。

スペック

パラレル型 子扉幅mm
ストップなし 最大 最小
P-7001J 490 345
P-7002J
