点検口用ヒンジ

スプリングヒンジ

th2

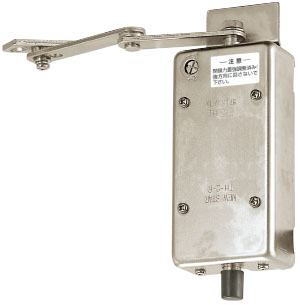

TH-2
  • 本体は非常に薄いので、あらゆる点検口に対応。

  • スポット溶接により、現場取付けが可能。

  • 開閉力はプラス、又はマイナスいずれのドライバーでも調整可能。
    油圧式ではありませんので、閉扉速度調整は出来ません。
    (出荷時は、最強に設定しています。)

  • 最大開き角度が82°〜106°。竪枠等への接触がありません。(丁番併用型を除く)

  • 専用ピボットヒンジTPH-35・TPH-45・TPH-100と併せて使用して下さい。

  • 左右兼用タイプ。本体を上下転倒し、使用して下さい。

専用ピボットヒンジ(TPH-35・TPH-45・TPH-100)併用型
ピボットヒンジ及びドア厚によって制限角度は変わります。
下表参照の上、アーム取付板に結合するアームの穴(差込み穴)、A、Bを選択して下さい。

品番 適用ドア寸法
DW×DHmm
ドア重量
以下
ドア制限角度 備 考
ドア厚 20mm 25mm 30mm 36mm 40mm
TH-1 600×1800 25 角度 98° 92° 86° 96° 片面フラッシュドア用
(ドア内蔵式)
B A
TH-2 850×2100 35 角度 94° 88° 98° 92°
B A
TH-11 600×1800 25 角度 106° 98° 92° 85° 両面フラッシュドア用
(ドア面付式)
※穴Aは使用しないで
下さい。
B
TH-12 850×2100 35 角度 99° 92° 86° 82°
B

上記表はピボットヒンジTPH-35併用を示す。

丁番併用型
アームの差込み穴は1ヶ所です。
下表はカタログでの標準納まり寸法による最大開き角度を示しています。
制限角度ではないので、この角度以上ドアを開くとアームがドアに当たる場合があります。

品番 適用ドア寸法
DW×DHmm
ドア重量
以下
ドア最大開き角度 備 考
ドア厚 20mm 25mm 30mm 36mm 40mm
TH-22 850×2100 35 角度 121° 113° 104° 99° 片面フラッシュドア用
(ドア内蔵式)
TH-32 角度 117° 110° 103° 98° 両面フラッシュドア用
(ドア面付式)

ピボットヒンジ

TPH-35

TPH-45

TPH-100
品 番 適用ドア寸法 ドア重量
以下
DW×DHmm ドア厚mm以上
TPH-35 850×2100 20 35
TPH-45 900×2100 30 45
TPH-100 40 100

注)

1. 点検口ドア以外には使用しないで下さい。

2. 使用頻度が高い場合はピボットヒンジを使用して下さい。
